Detecta Negativo

Sistema de detecció de talls en cables conductors de negatiu i corrents de fugida en instal·lacions elèctriques



Supervisió automatitzada, davant de la revisió ocular, de l'estat de les connexions dels conductors de retorn, tant en tracció com en senyalització (juntes inductives).





​​​​​​​      La falta de connexió és causada fonamentalment per:

  •       Manteniment de maquinària de via.
  •       Robatoris dels conductors.
  •       Deteriorament del material.



​​​​​​​

Això dona lloc a:

  • La generació de corrents vagabunds per falta de retorn, que dona lloc a corrosió electrolítica i interferències electromagnètiques.
  • Incompliment de la NORMA UNE-EN-50122.
  • Retards en circulacions per falta de tracció.
  • Desequilibri de les càrregues entre subestacions, que causen sobrecostos en sobrepassar potències contractades.
  • Sobre escalfament en conductors de retorn, que poden donar lloc a conats d'incendis o trencaments del cable.
Sistema DETECTA NEGATIVO

Gràcies al sistema DETECTA NEGATIVO, s'aconsegueix el següent:

  • Una verificació constant de l'estat dels conductors de retorn, en què se senyalitza el nombre de cables afectats en la interrupció del circuit de retorn.
  • Comprovar l'estat d'aïllament de les instal·lacions, prenent les mesures del consum del feeder i el retorn d'aquests per negatiu.
  • Un control dels cables de retorn en les condicions particulars de les instal·lacions sotmeses a corrents inductius generats per la proximitat de línies d'alta tensió o línies d'alta velocitat.

La supervisió i control de l'estat dels retorns de la instal·lació es du a terme amb l'ajuda d'una pantalla HMI, navegant a través de les finestres de control següents:

  • Finestra de negatius.
  • Finestra de gràfics alarmes via I.
  • Finestra de gràfics alarmes via II.
  • Finestra diagnòstic sistema.
  • Finestra històrics.
  • Paràmetres via: Transductors/Secció/Material.
  • Paràmetres terra: Transductors/intensitats.

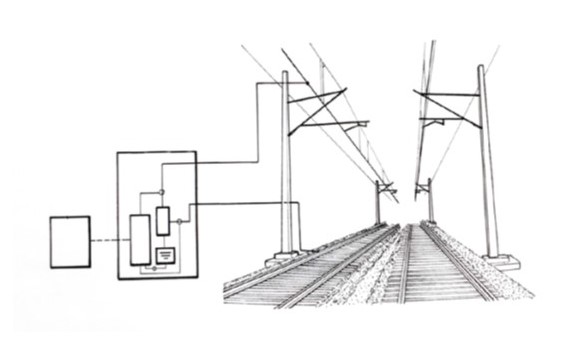

Sistema
  • Transductors d'intensitat, vinculats a conductors de negatiu.
  • Transductor de feeder, vinculat a feeder positiu de la SE.
  • Transductor de terra.
  • Unitat de control.
    • Estableix la comunicació dels transductors.
    • Memòria amb instruccions.
    • Comunica amb la unitat d'alerta.
    • Microprocessador.

DETECTA NEGATIVO és un sistema de seguretat de nova creació en la cultura d'INDÚSTRIA 4.0, que permet fer un seguiment de l'estat de les instal·lacions a distància, amb una adreça  IP establida, i aconseguint un control total del sistema des d'un terminal d'ordinador. Com que la magnitud de verificació és la intensitat de retorn, el sistema és aplicable a infraestructures de qualsevol tensió, tant en xarxa convencional com en línies d'alta velocitat, metros i tramvies.
Aquest sistema està implantat a la SE de Getafe-Sector3, i ja està en projecte la implantació en la SE de Vallecas i d'Irun.
