MADRID-CHAMARTÍN CLARA CAMPOAMOR
Ecosistema Abierto
La estación de Madrid-Chamartín Clara Campoamor culminará su transformación en un referente de la movilidad sostenible, multimodal, conectada e integrada con el proyecto Chamartín Ecosistema Abierto del equipo integrado por UNStudio, b720 Arquitectura y Esteyco, ganador del concurso internacional más ambicioso en décadas celebrado en España, al que concurrieron las principales firmas de ingeniería y arquitectura del mundo.
La propuesta presentada define tres elementos arquitectónicos que trabajan en conjunto para crear las condiciones óptimas en el desarrollo de la estación y su entorno:
- Las terrazas del parque, que surgen como extensión natural del futuro Parque Central
- La recuperación de las bóvedas del sector sur
- Las torres - incluyendo tres edificios de altura de 110, 160 y 220 m y la nueva sede de Adif-, que acogerán al desarrollo del entorno y el centro de negocios.
Funcionalidad, flexibilidad y óptima dinámica de flujos

La independencia de las piezas propuestas permite un plan de obra faseado y ejecutable de forma flexible, que se podrá acompasar a las necesidades de la estación y los servicios ferroviarios, minimizando las afecciones a las circulaciones y el entorno durante las obras.
Ecosistema inteligente

La solución comercial se basa en un modelo All in Hall, óptima para una estación de gran volumen, con coexistencia de servicios de Cercanías y larga distancia. La configuración de los bloques comerciales de la terminal norte, como una plaza pública, se ve reforzada con un pasillo y elementos de conexión con el parque y la ciudad, intensificando la funcionalidad ferroviaria de la terminal sur.
La distribución del terciario -180.000 m2 en total- en tres torres permite una gestión patrimonial independiente del resto del complejo. Las oficinas se conciben como espacios flexibles e iluminación natural.
Una nueva realidad
Abierta a la ciudad
- La propuesta apuesta por un desarrollo armónico de la estación y la ciudad, con balcones urbanos, terrazas, que surgen como extensión natural del futuro Parque Central, la recuperación de las bóvedas del sector sur y las torres, que acogerán el centro de negocio.


Terminales polivalentes
- Define dos terminales polivalentes y la estación como un gran patio de manzana, que genera recorridos interiores alrededor del ferrocarril, promueve la conectividad y potencia el flujo peatonal.


Intermodal y accesible
- Refuerza la intermodalidad, la generación de espacios públicos, el uso eficiente de recursos y una accesibilidad universal ampliada, abierta a todos los colectivos


Nueva fase: #ChamartínMásCerca
La transformación de la estación ya en marcha proyecta más vías destinadas a alta velocidad, que pasarán de 6 a 12, una vez concluya la construcción de cuatro nuevas vías pasantes y la conversión a ancho estándar de otras dos. La superficie del vestíbulo también se duplica, ampliándolo hacia el norte, este y sur.
El proyecto recupera además el antiguo vestíbulo de Cercanías bajo vías de la cabecera norte y, con él, los núcleos de comunicación vertical entre andenes y el vestíbulo, además de la conexión con Metro.
Todas las actuaciones representan una inversión de 326 millones de euros y en su desarrollo están involucrados más de 1.000 profesionales.
Desde el 4 de febrero, y hasta finales de diciembre de 2023, se abordará la ampliación del vestíbulo principal hacia el norte, el montaje de aparatos de vía y señalización entre las vías 1 y 6 y el acondicionamiento de los andenes 1,2 y 3, así como el refuerzo de estructuras en el ámbito de la plaza urbana.
Las actuaciones, de gran volumen, van a requerir del uso de maquinaria de gran dimensión. Se trata de obras singulares, con cimentaciones muy próximas a la vía y la construcción de vigas de grandes dimensiones sobre andenes y vía. La planificación ha atendido también a dos aspectos: la minimización de riesgos de seguridad para viajeros, trabajadores y circulaciones y la optimización de los tiempos, asociada a la financiación de los fondos europeos MRR.
Para garantizar la movilidad de los ciudadanos, Renfe ha reforzado los servicios con más trenes (+15%) y más plazas sentadas (+6%). Asimismo, ha incorporado a más personal y contará con 700 profesionales para informar, orientar y guiar a los viajeros en las estaciones.
Consulta el plan alternativo de transportes en el siguiente enlace:
Chamartín avanza
Con una inversión de 326 millones de euros, estas actuaciones en ejecución van dirigidas a duplicar la capacidad para la alta velocidad y doblar la superficie del vestíbulo hacia el norte, este y sur. Asimismo, se aborda la remodelación de 13 vías y andenes destinados a Cercanías y se recupera el antiguo vestíbulo de Cercanías bajo vías de la cabecera norte -vestíbulo Central- y, con él, los núcleos de comunicación vertical entre andenes y el vestíbulo interior, además de la conexión directa con la alta velocidad y Metro de Madrid.
El complejo ferroviario pasará así a contar con un total de 25 vías: doce de ellas destinadas a la alta velocidad en ancho estándar y trece a Cercanías y media y larga distancia en ancho ibérico.
El edificio de viajeros acogerá tres ámbitos: una zona de embarque para alta velocidad con doble altura; una para Cercanías; y un vestíbulo común en forma de gran pasillo longitudinal, que se configura como el corazón de la estación y principal vía de movimiento de viajeros y ciudadanos.
Así se facilita la conexión con otros modos de transporte público y se mejora la multimodalidad y accesibilidad en la estación.
Además, se refuerza la multimodalidad, con la incorporación de espacios destinados a nuevos modos de transporte sostenible, entre ellos, aparcamientos seguros para bicicletas con el fin de promover la integración de modelos de transporte limpios e impulsar desplazamientos de primera y última milla.
Abril 2023 Proyectos en Madrid Chamartín
- Marzo 2023. Terminal Nortte bajo la pérgola. Proyecto "Chamartín Ecosistema Abierto" para la remodelación integral de Madrid-Chamartín Clara Campoamor y su integración urbana.
- Marzo 2023. Proyecto "Chamartín Ecosistema Abierto" para la remodelación integral de Madrid-Chamartín Clara Campoamor y su integración urbana.
- Marzo 2023. Vista aérea de la zona. Proyecto "Chamartín Ecosistema Abierto" para la remodelación integral de Madrid-Chamartín Clara Campoamor y su integración urbana.
- Marzo 2023. Infografía del interior de la terminal Sur. Proyecto "Chamartín Ecosistema Abierto" para la remodelación integral de Madrid-Chamartín Clara Campoamor y su integración urbana.
- Marzo 2023. Infografía de accesos desde el entorno de la estación. Proyecto "Chamartín Ecosistema Abierto" para la remodelación integral de Madrid-Chamartín Clara Campoamor y su integración urbana.
- Marzo 2023. Vista de andenes con las nuevas marquesinas. Proyecto "Chamartín Ecosistema Abierto" para la remodelación integral de Madrid-Chamartín Clara Campoamor y su integración urbana.
- Infografía del Proyecto "Chamartín Ecosistema Abierto" propuesta presentada por Esteyco, UNStudio y b720 Arquitectura para la remodelación integral de Madrid-Chamartín Clara Campoamor y su integración urbana
- Infografía del Proyecto "Chamartín Ecosistema Abierto" propuesta presentada por Esteyco, UNStudio y b720 Arquitectura para la remodelación integral de Madrid-Chamartín Clara Campoamor y su integración urbana
- Infografía del Proyecto "Chamartín Ecosistema Abierto" propuesta presentada por Esteyco, UNStudio y b720 Arquitectura para la remodelación integral de Madrid-Chamartín Clara Campoamor y su integración urbana
- Infografía del Proyecto "Chamartín Ecosistema Abierto" propuesta presentada por Esteyco, UNStudio y b720 Arquitectura para la remodelación integral de Madrid-Chamartín Clara Campoamor y su integración urbana
- Infografía del Proyecto "Chamartín Ecosistema Abierto" propuesta presentada por Esteyco, UNStudio y b720 Arquitectura para la remodelación integral de Madrid-Chamartín Clara Campoamor y su integración urbana
- Infografía del Proyecto "Chamartín Ecosistema Abierto" propuesta presentada por Esteyco, UNStudio y b720 Arquitectura para la remodelación integral de Madrid-Chamartín Clara Campoamor y su integración urbana
- El jurado reunido tras el acto de apertura de plicas y preselección del proyecto ganador.
- 18 de noviembre de 2022. Remodelación de la estación de Madrid - Chamartín Clara Campoamor. Infografía del vestíbulo de embarque para Alta Velocidad.
- 18 de noviembre de 2022. Remodelación de la estación de Madrid - Chamartín Clara Campoamor. Infografía del vestíbulo y pasillo común.
- 18 de noviembre de 2022. Remodelación de la estación de Madrid - Chamartín Clara Campoamor. Infografía de la nueva pasarela de acceso a andenes de Cercanías.
- 18 de noviembre de 2022. Remodelación de la estación de Madrid - Chamartín Clara Campoamor. Vestíbulo inferior recuperado para el proyecto y que dejó de prestar servicio en los años ochenta. Avances en su remodelación y acondicionamiento.
- Los tráficos de los tres operadores ferroviarios: Renfe/Avlo, Ouigo e Iryo se concentrarán progresivamente en la estación de Chamartín convertida en cabecera de los servicios de alta velocidad Madrid-Alicante/Murcia.
- En el acto de inauguración previo a la puesta en servicio estuvieron presentes, además de la presidenta de Adif, María Luisa Domínguez, la ministra Raquel Sánchez (MITMA) que presidió el acto, la secretaria de estado Isabel Pardo de Vera y representantes de las tres empresas operadoras.
- Finalizada la presentación, visitan los trenes de las tres operadoras, estacionados en Madrid Chamartín - Clara Campoamor, con motivo de este acto.
- Proyecto Madrid - Chamartín Clara Campoamor. Vista exterior de la estructura y playa de vías, sentido norte, de la actual estación
- Proyecto Madrid - Chamartín Clara Campoamor. Paneles decorativos e informativos que limitan la zona de obra.
- Proyecto Madrid - Chamartín Clara Campoamor. Paneles decorativos e informativos que limitan la zona de obra.
- Túnel ancho estandar Chamartín-P. de Atocha. Boca Norte, Chamartín. (Foto A. G. Calzado)
- Túnel ancho estandar Chamartín-P. de Atocha. Salida de emergencia. (Foto A. G. Calzado)
- Túnel ancho estandar Chamartín-P. de Atocha. (Foto A. G. Calzado)
- Túnel ancho estandar Chamartín-P. de Atocha. (Foto A. G. Calzado)
- Duplicación via Atocha-Torrejón de Velasco
- Duplicación via Atocha-Torrejón de Velasco
- Duplicación via Atocha-Torrejón de Velasco







































































Adif AV recibe propuestas de las mayores firmas de arquitectura para la nueva estación de Chamartín-Clara Campoamor
Adif AV recibe propuestas de las mayores firmas de arquitectura para la nueva estación de Chamartín-Clara Campoamor
- Se convertirá en referente de la movilidad sostenible e inteligente y emblema urbanístico y arquitectónico de Madrid
- El proyecto responde a los retos futuros: el incremento del tráfico, que trae la liberalización, un nuevo modelo de multimodalidad, la transformación digital y los nuevos hábitos de consumo del viajero

Madrid, 13 de julio de 2022 (Adif Alta Velocidad).
Adif Alta Velocidad (Adif AV) avanza en la nueva Madrid-Chamartín-Clara Campoamor, después de haber recibido hoy las propuestas de diseño para remodelar el edificio de la estación, llamado a convertirse en un referente internacional de la movilidad sostenible e inteligente y en un emblema urbanístico y arquitectónico de Madrid.
Nueve han sido las firmas de arquitectura y consultoría -todas ellas, entre las más relevantes del mundo- las que han presentado sus propuestas para el nuevo diseño de Chamartín, que convertirá a la estación en un nuevo centro de la vida social y económica de la ciudad. Los grupos han presentado sus diseños de forma anónima. Y así, sin conocer su autoría, serán analizados por el jurado, que los evaluará a partir de los criterios técnicos, funcionales y económicos fijados en los pliegos del concurso, con el fin de seleccionar la propuesta ganadora antes de fin de año.
Estos estudios de arquitectura y consultoría son:
1.- Esteyco, UNStudio y b720 Arquitectura.
2.- Rogers Stirk Harbour + Partners, Luis Vidal Arquitectos, Fhecor, Carlos Fernández Casado y AudingIntraesa.
3.- WSP Spain-Apia, Saitec, Souto Moura-Arquitectos, Mangado y Asociados, y Ezquiaga Arquitectura, Sociedad y Territorio.
4.- Técnica y Proyectos, Grimshaw Architects y Rubio Arquitectura.
5.- Aecom Inocsa.
6.- Ayesa Ingeniería y Arquitectura, Zaha Hadid Architects e Italferr.
7.- Idom Consulting Engineering Architecture, BIG y Arep.
8.- Foster+Partners, Sener Ingeniería y Sistemas, Ove Arup and Partners y Junquera Arquitectos.
9.- TPF Getinsa Euroestudios, Ines Ingenieros Consultores, Nexo Arquitectura y Oma Internacional.
*Un décimo grupo seleccionado inicialmente ha quedado excluido por encontrarse uno de sus componentes en situación de concurso de acreedores.
El contrato, que incluye la redacción de los anteproyectos y los proyectos para acometerlo, se estima en 29 millones de euros. El conjunto del proyecto de remodelación y ampliación en que está inmersa la estación representa una inversión estimada global de 1.000 millones de euros.
Entre las primeras tareas del grupo que resulte elegido en este concurso internacional se encontrará la de planificar las fases de ampliación y remodelación de Chamartín; un plan que garantizará el mantenimiento del servicio de la estación durante la ejecución de las obras, prestando servicios ferroviarios y de atención a los viajeros.
Una estación referente mundial
El diseño de la futura estación Madrid-Chamartín-Clara Campoamor además de funcional, para responder a su futuro papel de ‘hub’ de transporte multimodal, deberá ser representativo del ferrocarril y la ciudad e integrarse en el entorno.
Un diseño singular que convertirá a la estación en una instalación sostenible económica y medioambientalmente: contará con luz natural, el mínimo consumo de energía, que será renovable, y máxima resiliencia a los efectos del cambio climático.
También más accesible y conectada. El diseño comprenderá la reordenación de la plaza en la que se ubica para facilitar el acceso peatonal, ampliar el aparcamiento y habilitar espacios para todos los modos de transporte de última milla, primando los más sostenibles.
De igual forma, optimizará la integración de la estación con la ciudad, especialmente con Madrid Nuevo Norte, desarrollo urbanístico del que constituye centro neurálgico, en el que se abordará una de las actuaciones clave de esta integración: la cobertura de su haz de vías de 200.000 m2 con una losa sobre la que se ubicará un gran parque.
Nodo de movilidad inteligente y centro de vida
La remodelación del edificio de la estación, junto con la ampliación que se desarrolla para ampliar su vestíbulo y su número de vías, preparan a Chamartín para afrontar los retos de la nueva movilidad sostenible e inteligente: el aumento del tráfico ferroviario de pasajeros, asociado a la liberalización; la multimodalidad; la transformación digital y los nuevos hábitos de consumo del viajero, en un contexto de mayor conciencia social sobre la sostenibilidad.
La liberalización del transporte ferroviario de viajeros conllevará una mayor oferta de servicios y frecuencias y, con ella, un mayor tráfico de pasajeros a la estación. También contribuirá a ello la puesta en servicio de nuevas líneas, como la conexión de alta velocidad con el aeropuerto Madrid-Barajas y el túnel para trenes de alta velocidad recientemente puesto en servicio, que la convierte en estación pasante de tráficos trasversales y la conectará con Puerta de Atocha.
Madrid-Chamartín-Clara Campoamor será también una estación ‘Insignia’ de la red ferroviaria de Adif, que incorporará más y nuevos sistemas de transporte, promoverá la electromovilidad y los modos de transportes sostenibles para el transporte de última y primera milla y redefinirá algunos negocios, alineados con la evolución de la movilidad (Ecomilla) y la logística. Asimismo, se convertirá en un centro de vida, adaptada a las necesidades de los visitantes -no solo viajeros, sino visitantes o ciudadanos en general- integrando la estación en su entorno más próximo: el barrio y la ciudad.
Este proyecto contribuye al cumplimiento de los Objetivos de Desarrollo Sostenible (ODS): el 9 (promoción de infraestructuras fiables, sostenibles y de calidad); el 11 (acceso a sistemas de transporte seguros, accesibles y sostenibles); el 8 (contribución al crecimiento económico y el empleo), y el 7 (eficiencia energética).
Fondos europeos
Las actuaciones vinculadas a la remodelación ferroviaria del complejo ferroviario Madrid Chamartín-Clara Campoamor van a ser cofinanciadas por el Mecanismo "Conectar Europa" de la Unión Europea (CEF).
Las actuaciones referidas al seguimiento y control de las obras de ampliación de la estación Madrid Chamartín-Clara Campoamor van a ser financiadas por la Unión Europea-NextGenerationEU.

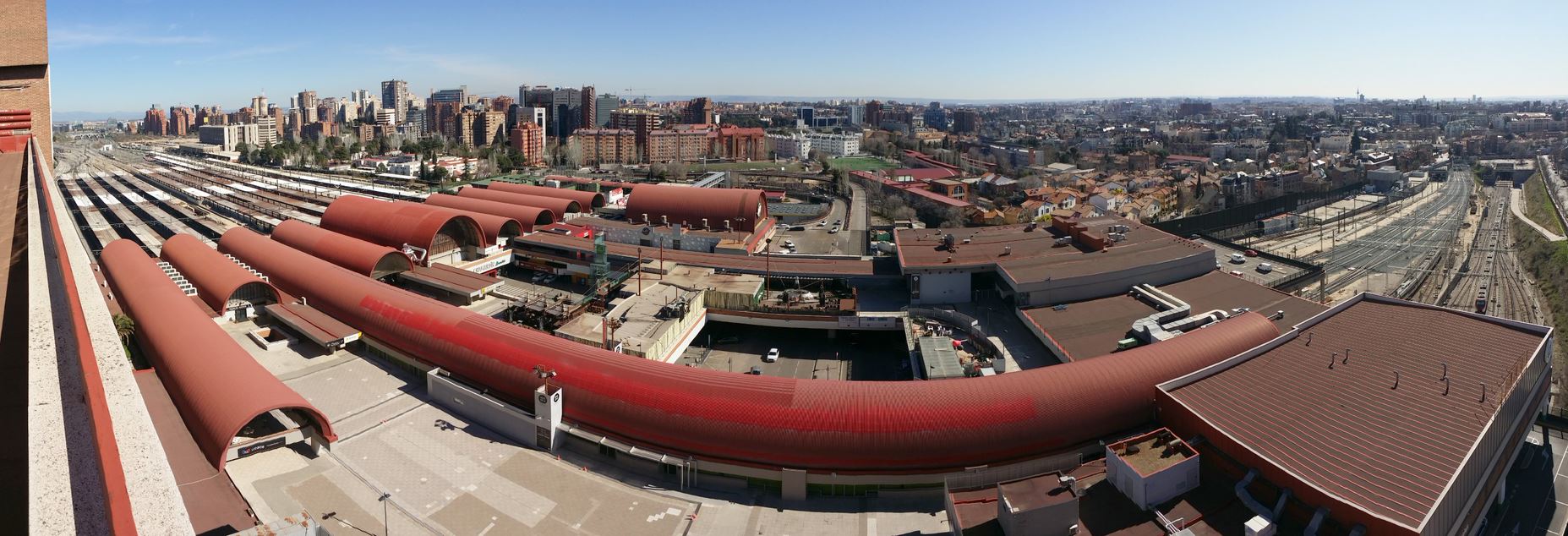

- Estación Madrid-Chamartín-Clara Campoamor_aérea panorámica.jpgdescarga de archivo de tipo y tamaño (JPG, 240 KB)

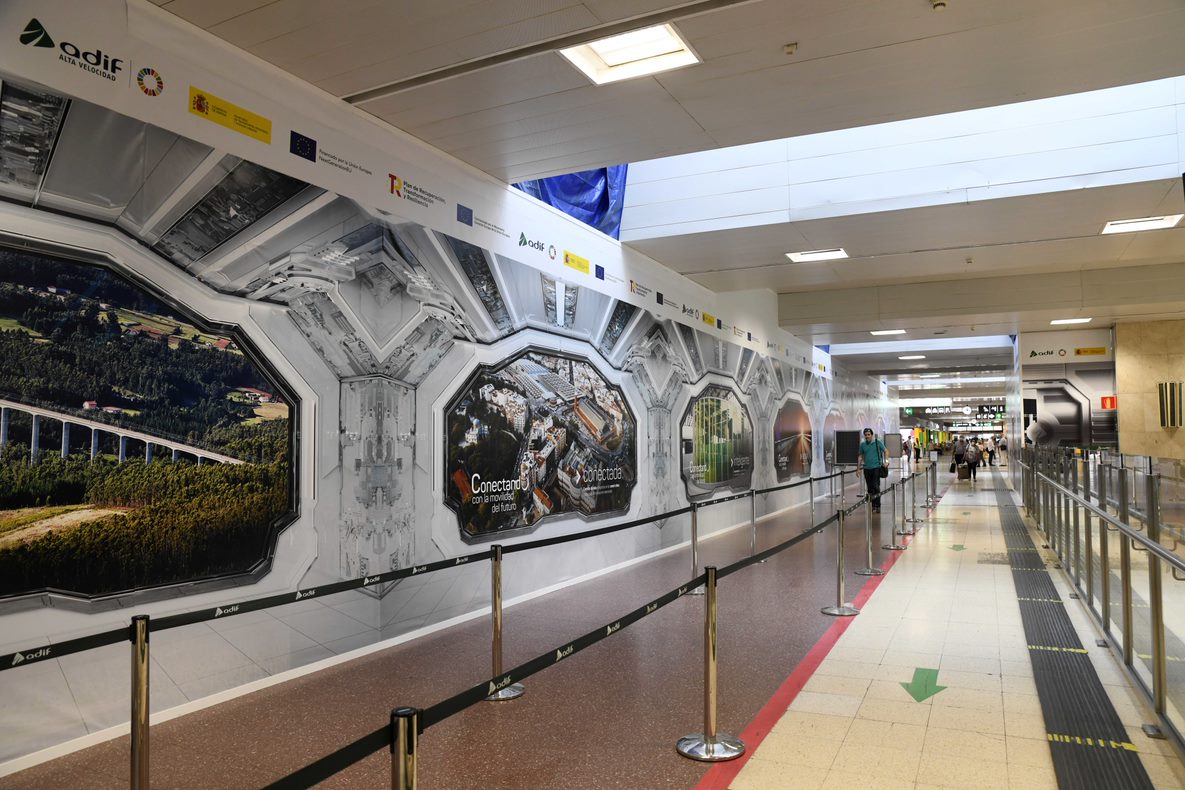

- Estación Madrid-Chamartín-Clara Campoamor_paneles que cubren obras.jpgdescarga de archivo de tipo y tamaño (JPG, 179 KB)
- Panel de Adif en obra estación Madrid-Chamartín-Clara Campoamor.jpgdescarga de archivo de tipo y tamaño (JPG, 181 KB)

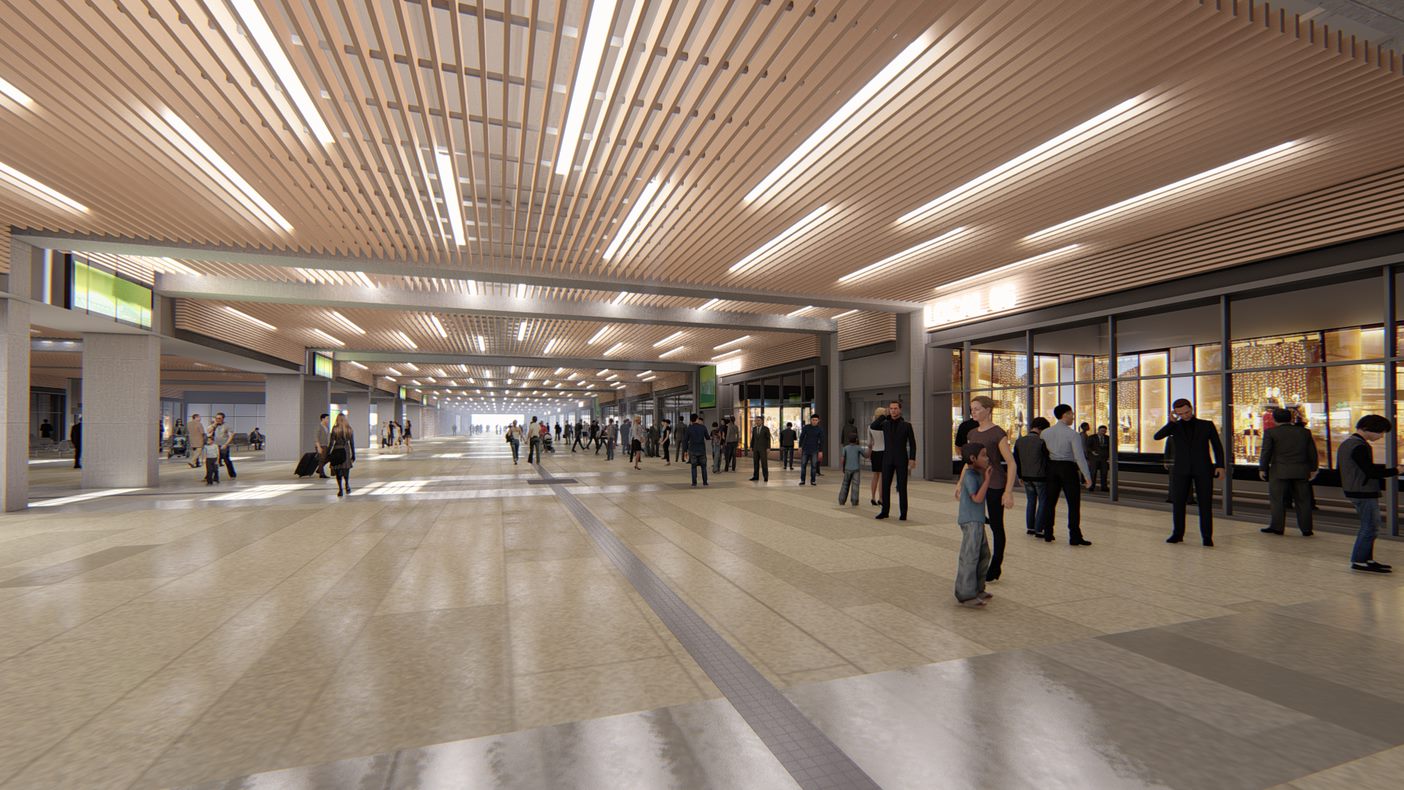

- Infografía ampliación Madrid-Chamartín_pasillo central longitudinal.jpgdescarga de archivo de tipo y tamaño (JPG, 211 KB)

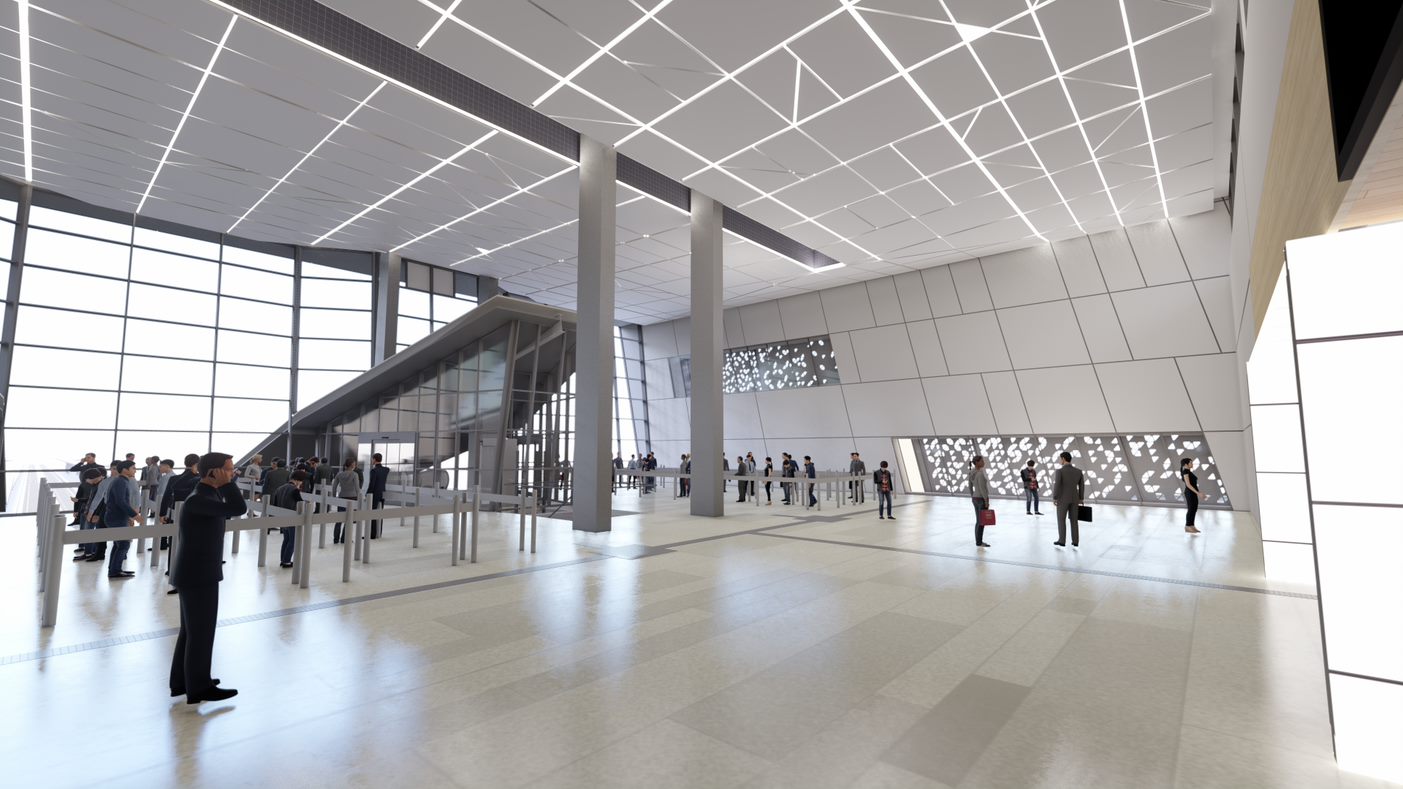

- infografía ampliación Madrid-Chamartín_embarque alta velocidad.jpgdescarga de archivo de tipo y tamaño (JPG, 144 KB)
